Graphical Analysis

-pikaohje

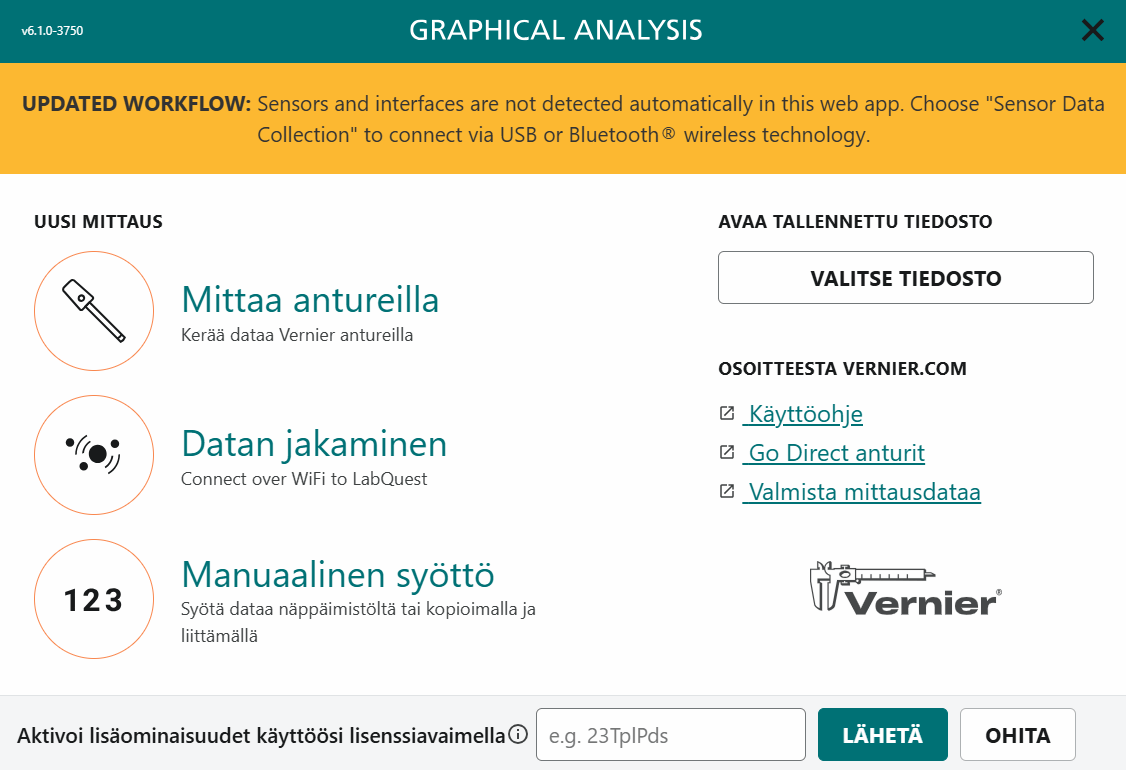

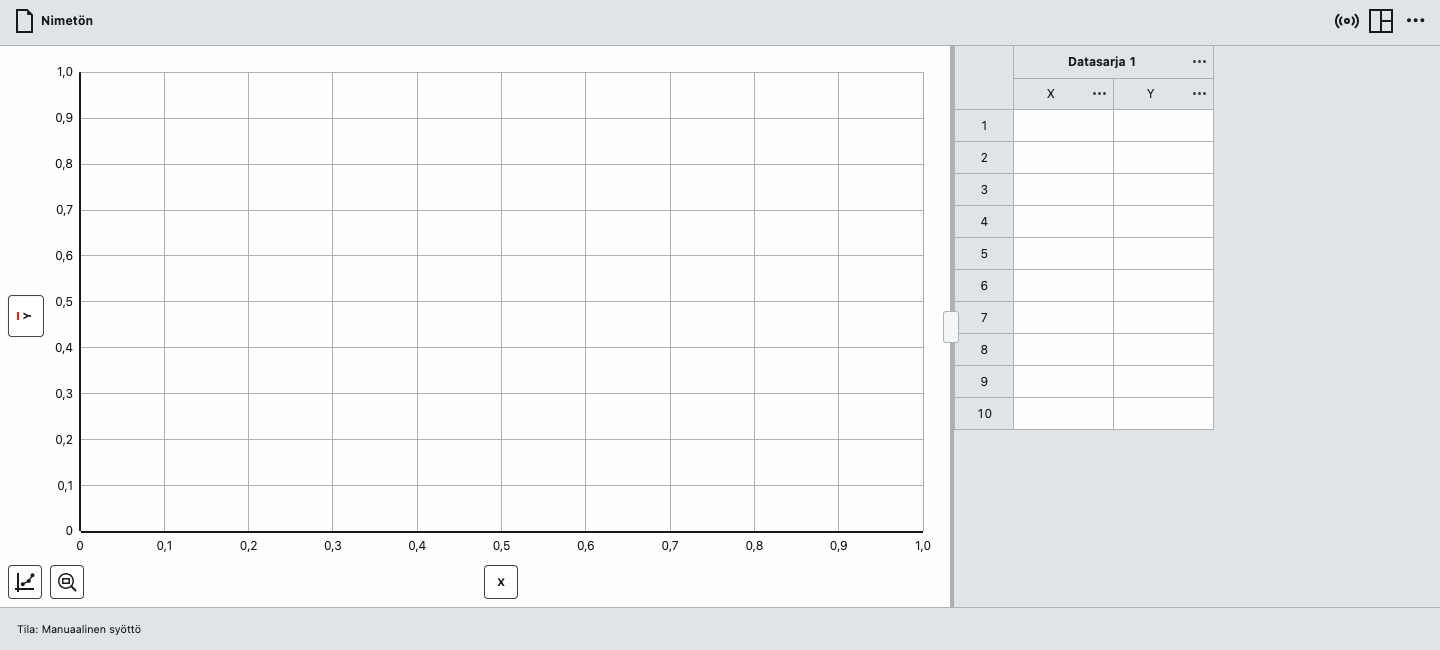

Aloitusnäyttö, valitse oikea toiminto

Avaa valmis datatiedosto

Mittaustulosten syöttäminen käsin

Tiedoston asetukset (uusi mittaus, avaa, tallenna, vie)

Datan jakaminen

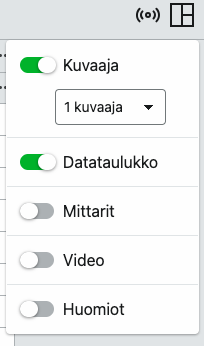

Mitä näytetään

... -nappi yläkulmassa: Lisätietoja GA:sta, laskenta-asetukset

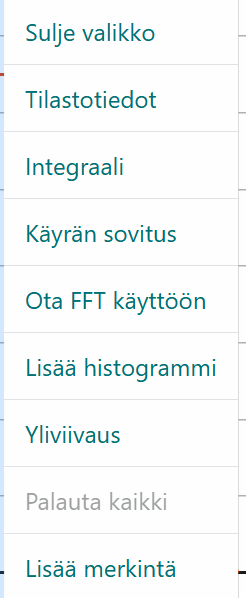

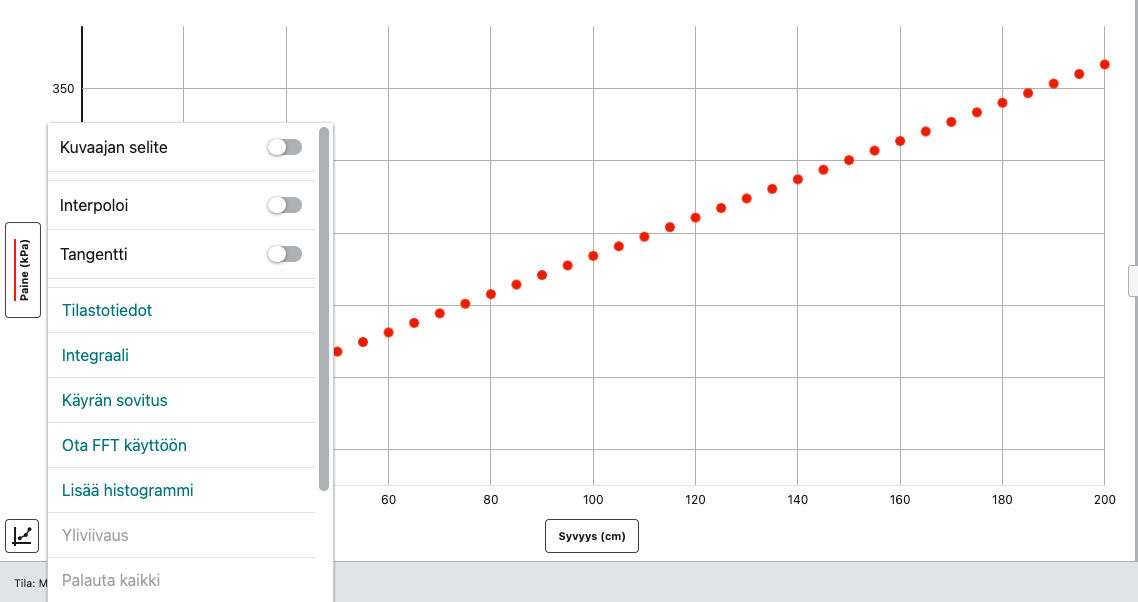

Analysointitoiminnot + kuvaajan asetukset (mm. sovite, interpolointi, integrointi)

Zoomaus, autoskaalaus

Näytettävien datasarjojen valinta

Suureen valinta

Datasarjan lisäys/poisto/nimeäminen

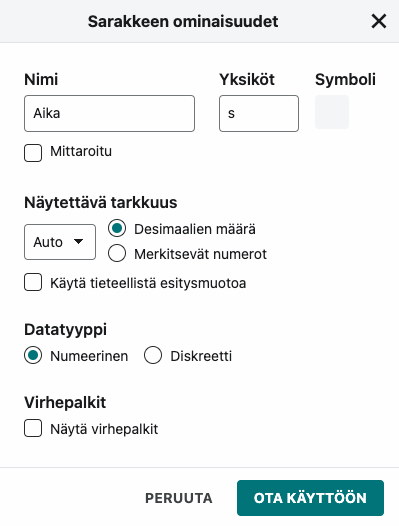

Sarakkeen ominaisuudet (akselin nimi ja yksikkö, laskettu sarake)

Manuaalinen syöttö: oma data-aineisto

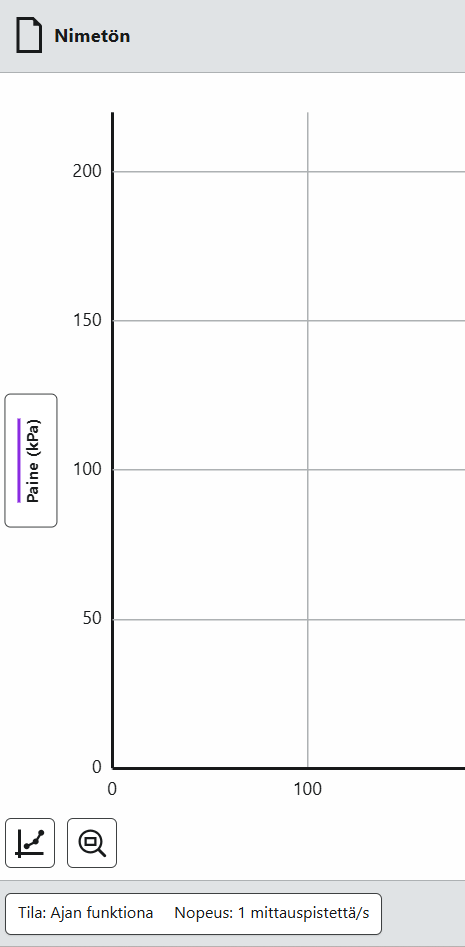

Akseleiden säätö raahaamalla (tai kirjoittamalla)

Kymmenpotenssiesitys

Akseleiden nimeäminen

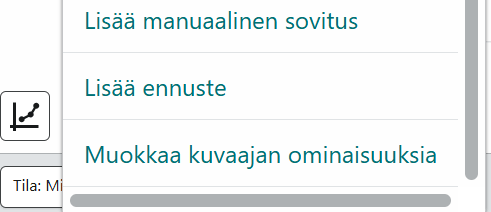

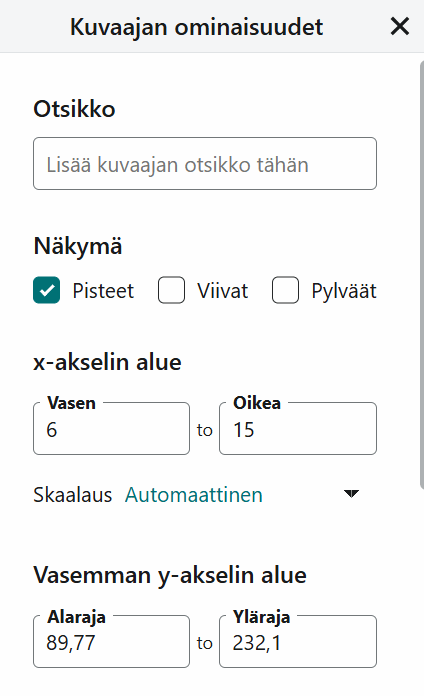

Kuvaajan ominaisuudet

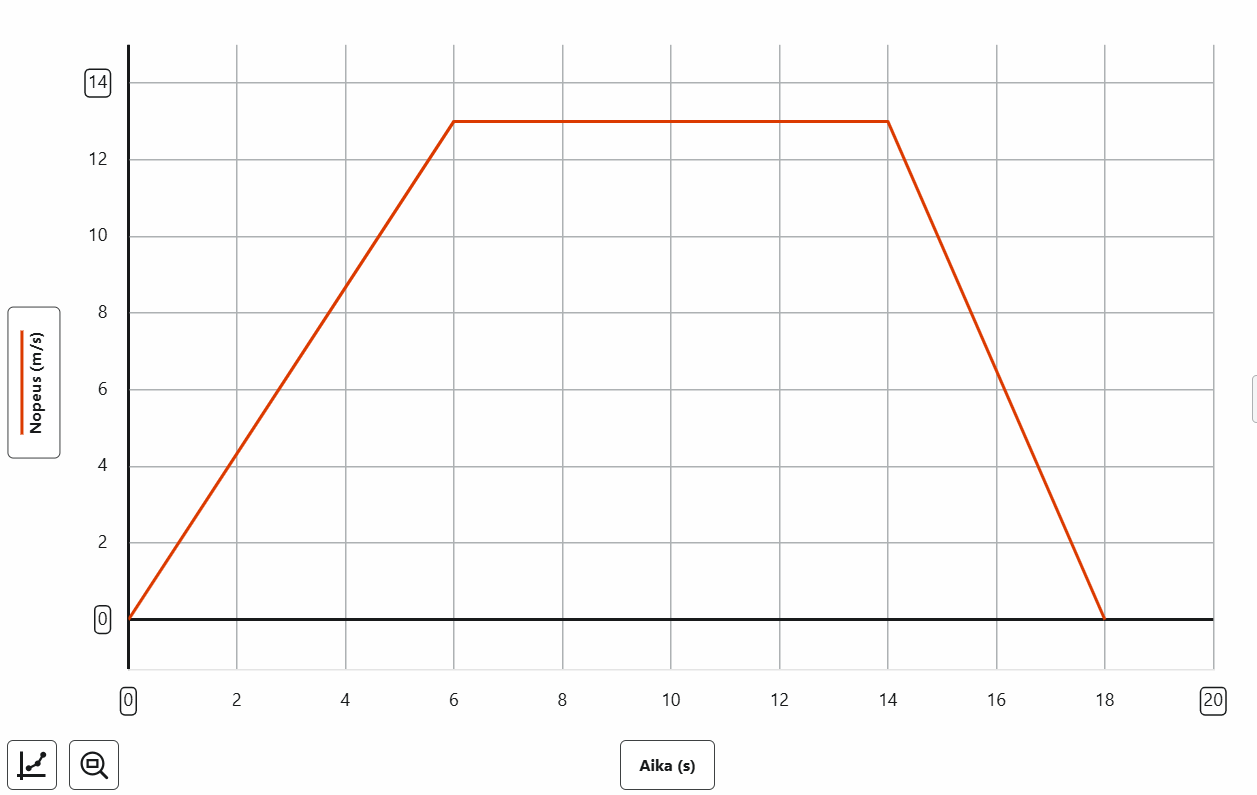

Murtoviiva

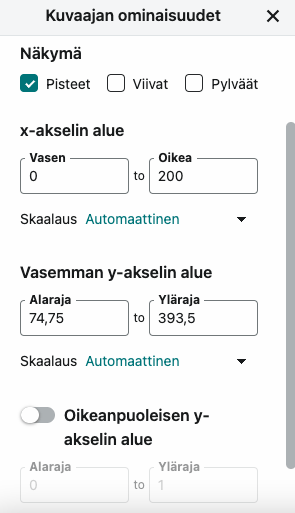

Akseleiden säätö

Akseleiden ylä- ja alarajaa voi säätää myös käsin raahaamalla tai syöttämällä arvot akseleiden laatikoihin

Muista painaa Ota käyttöön, muuten sovitus häviää näkyvistä.

Kulmakerroin, vakiotermi

Parametrien virhe

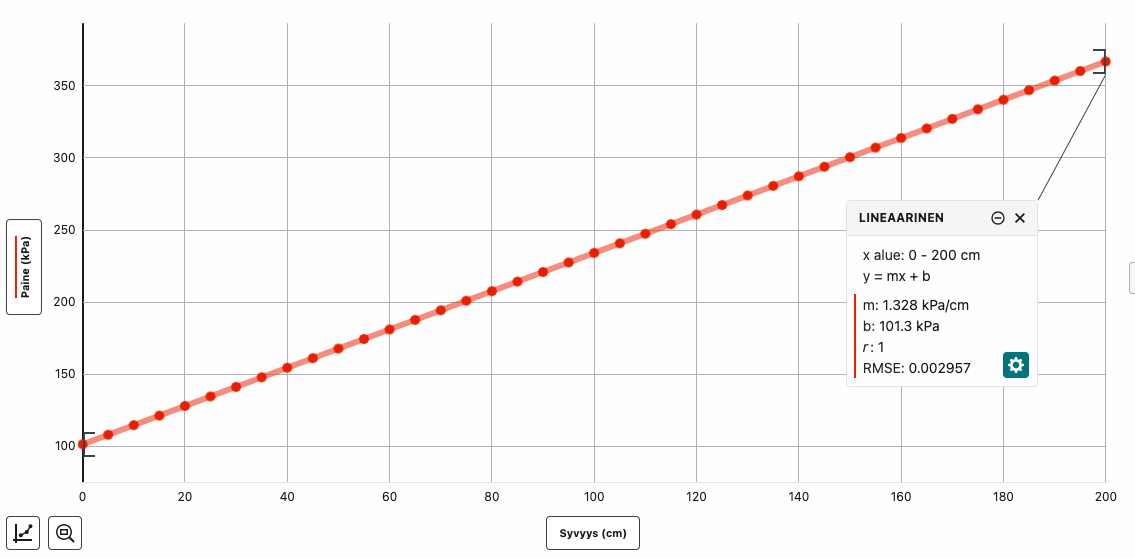

Käyrän tai suoran sovitus

Data-alue sovitukselle pitää valita ennen sovituksen valintaa, muokkaaminen jälkikäteen ei onnistu!

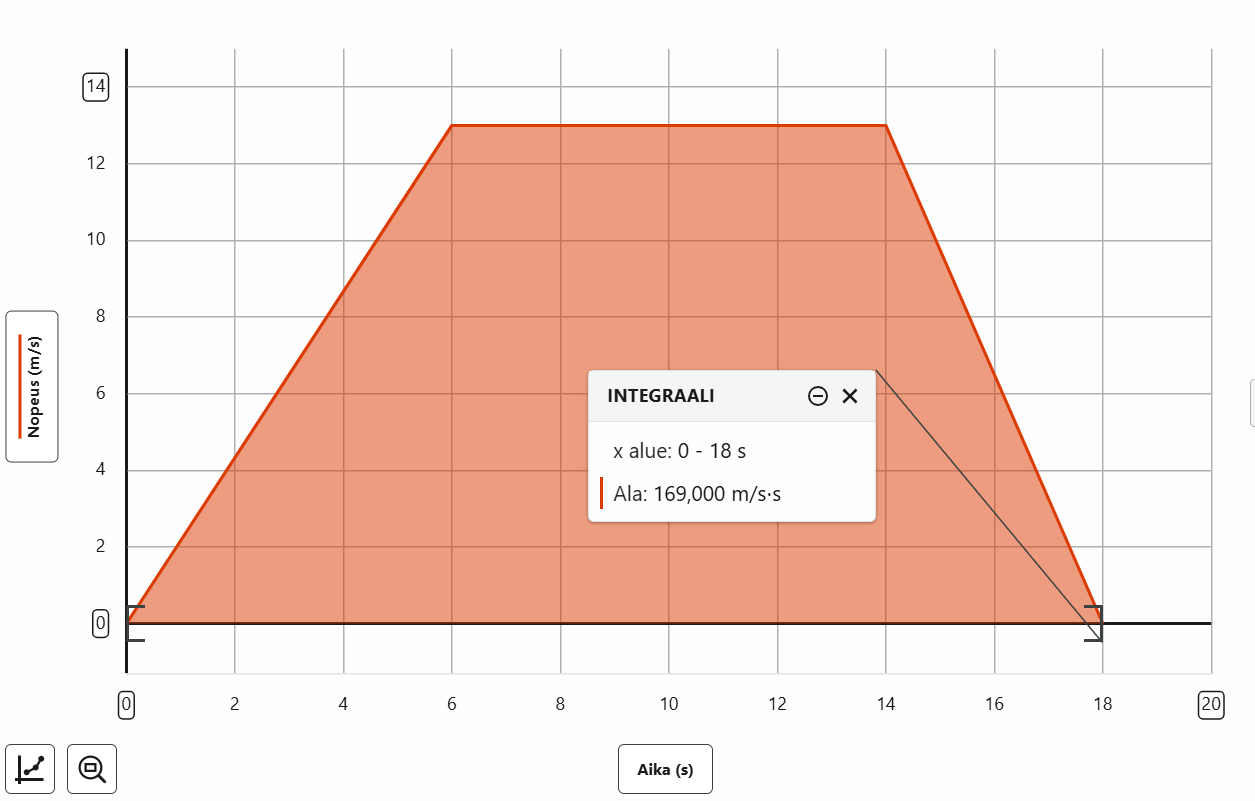

Maalaa haluamasi data-alue ja valitse Integraali

Integrointi

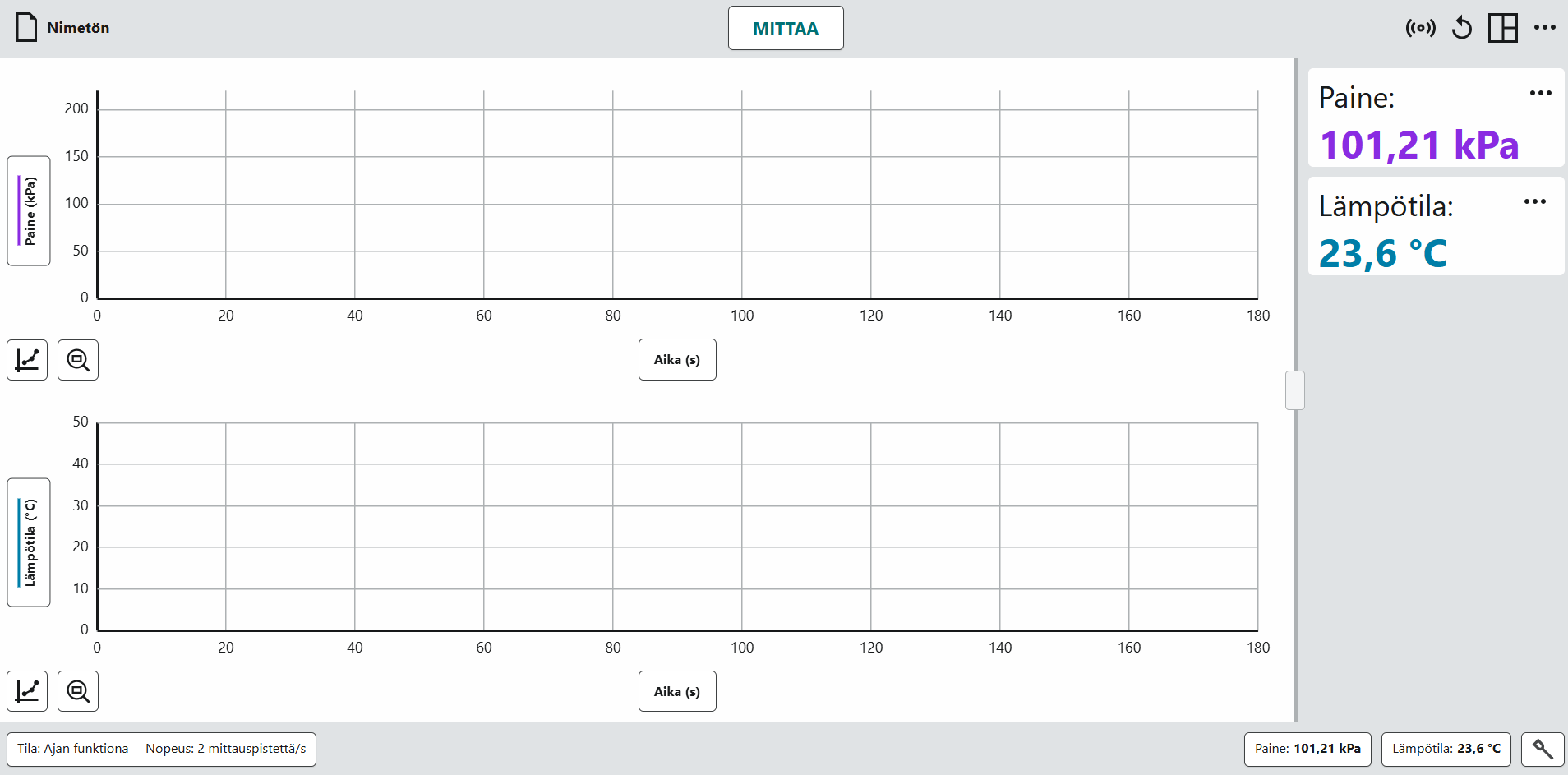

Mittaaminen Vernierin antureilla

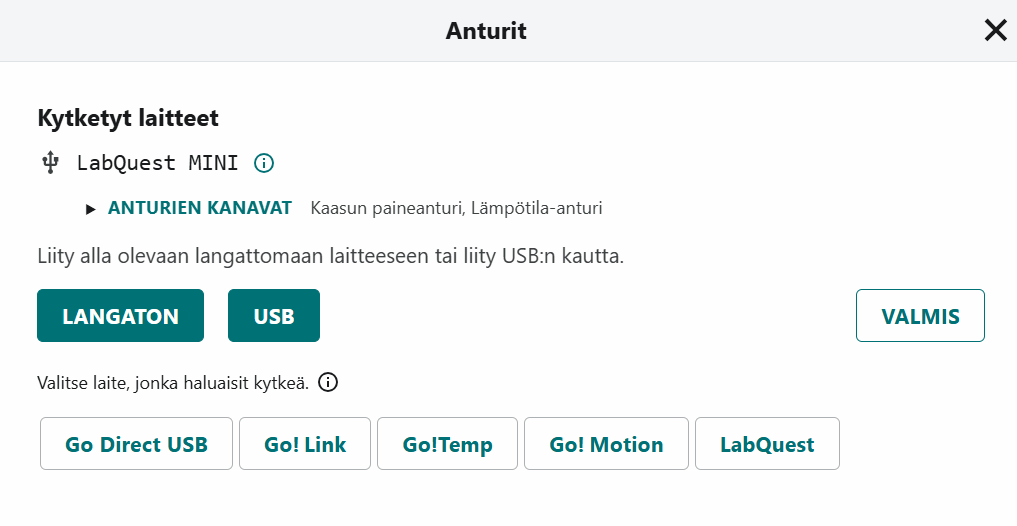

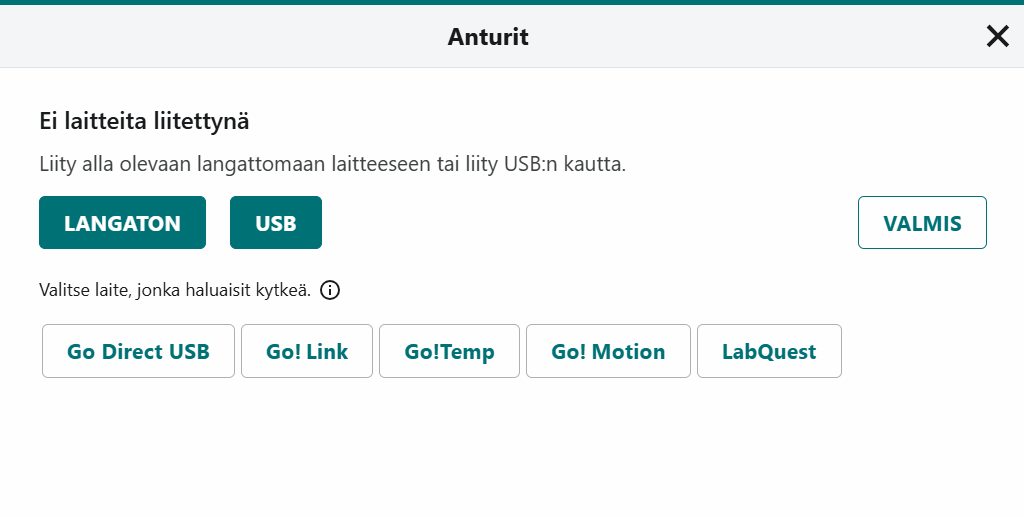

1. Valitse ensin USB, sen jälkeen LabQuest

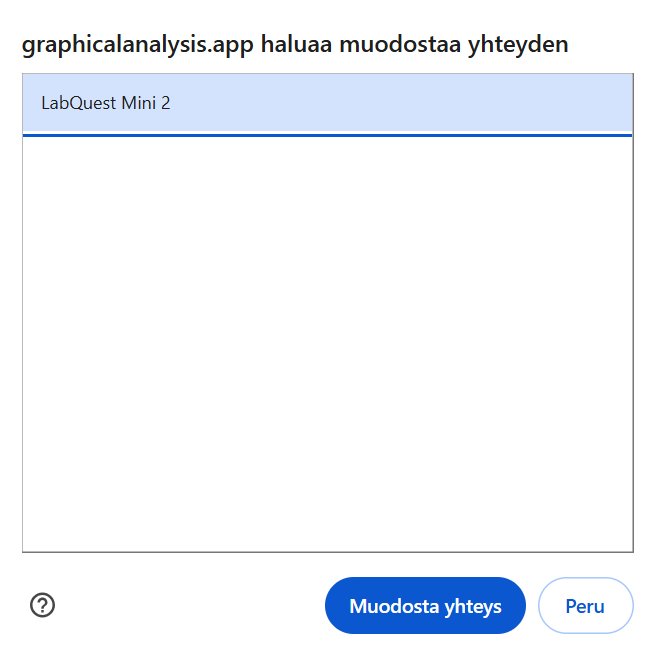

2. Valitse LabQuest Mini 2, sen jälkeen klikkaa Muodosta yhteys

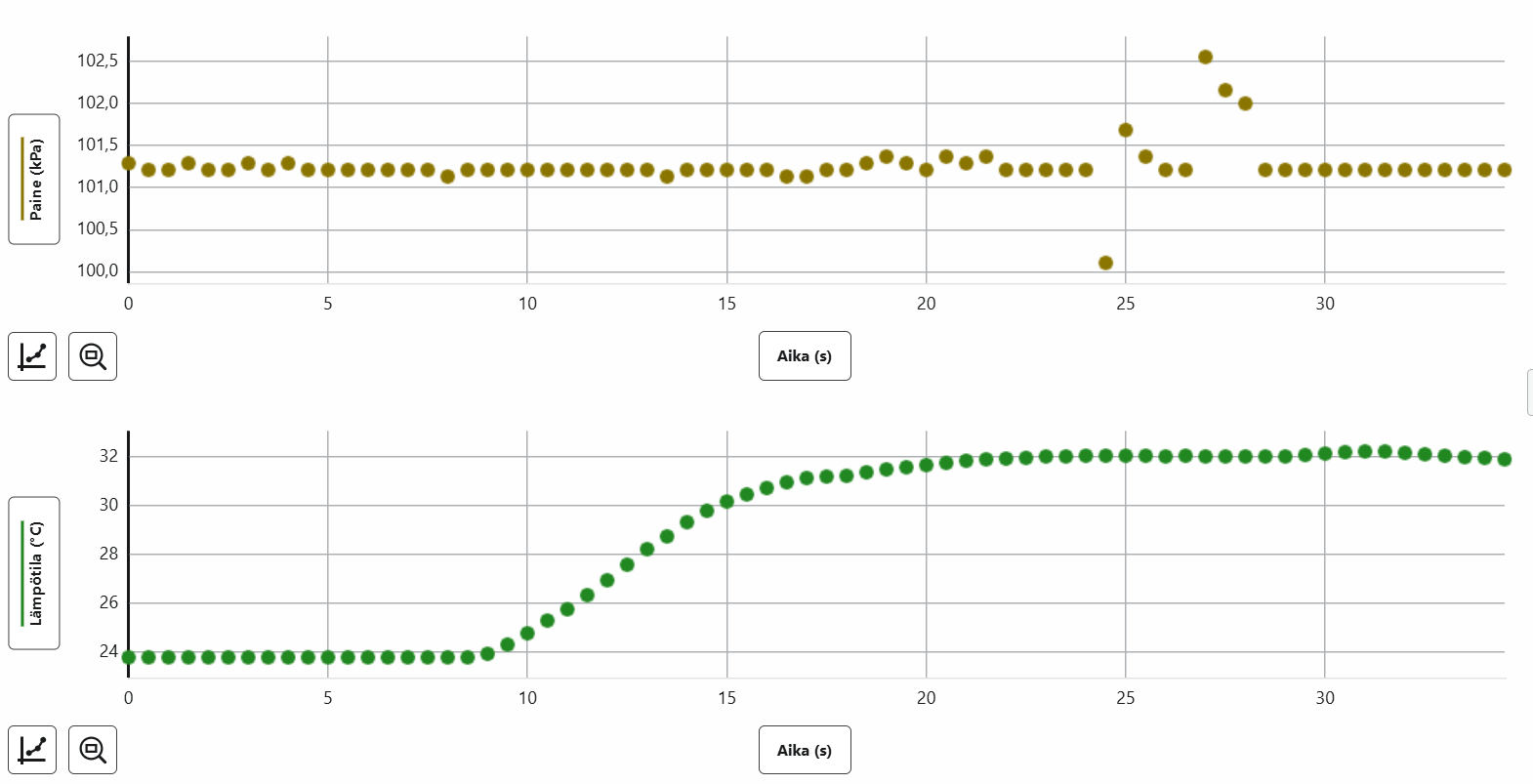

Mittauksen aloitus ja lopetus

Myös välilyönti aloittaa ja lopettaa mittauksen, jos se on ollut viimeisin toiminto

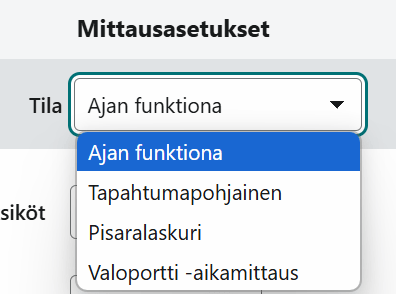

Mittausasetukset (mittauksen kesto, pisteiden määrä)

Mittauspisteet saa näkyviin kuvaajan ominaisuuksista

1. Säädä mittausasetuksia

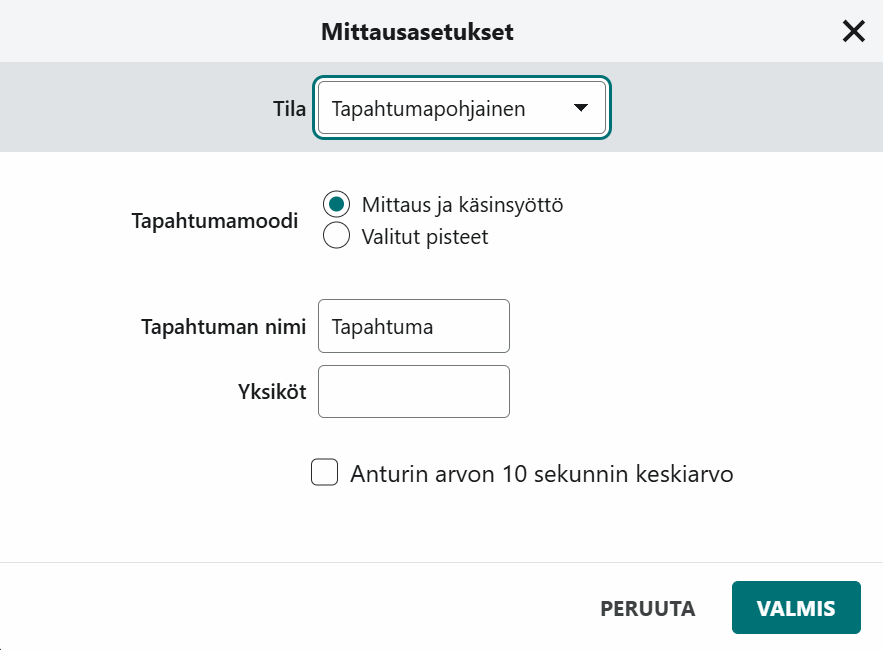

2. Valitse tapahtumapohjainen mittaus

3. Kirjoita Tapahtuman nimeen suureen nimi, muista lisätä myös yksikkö

4. Paina valmis

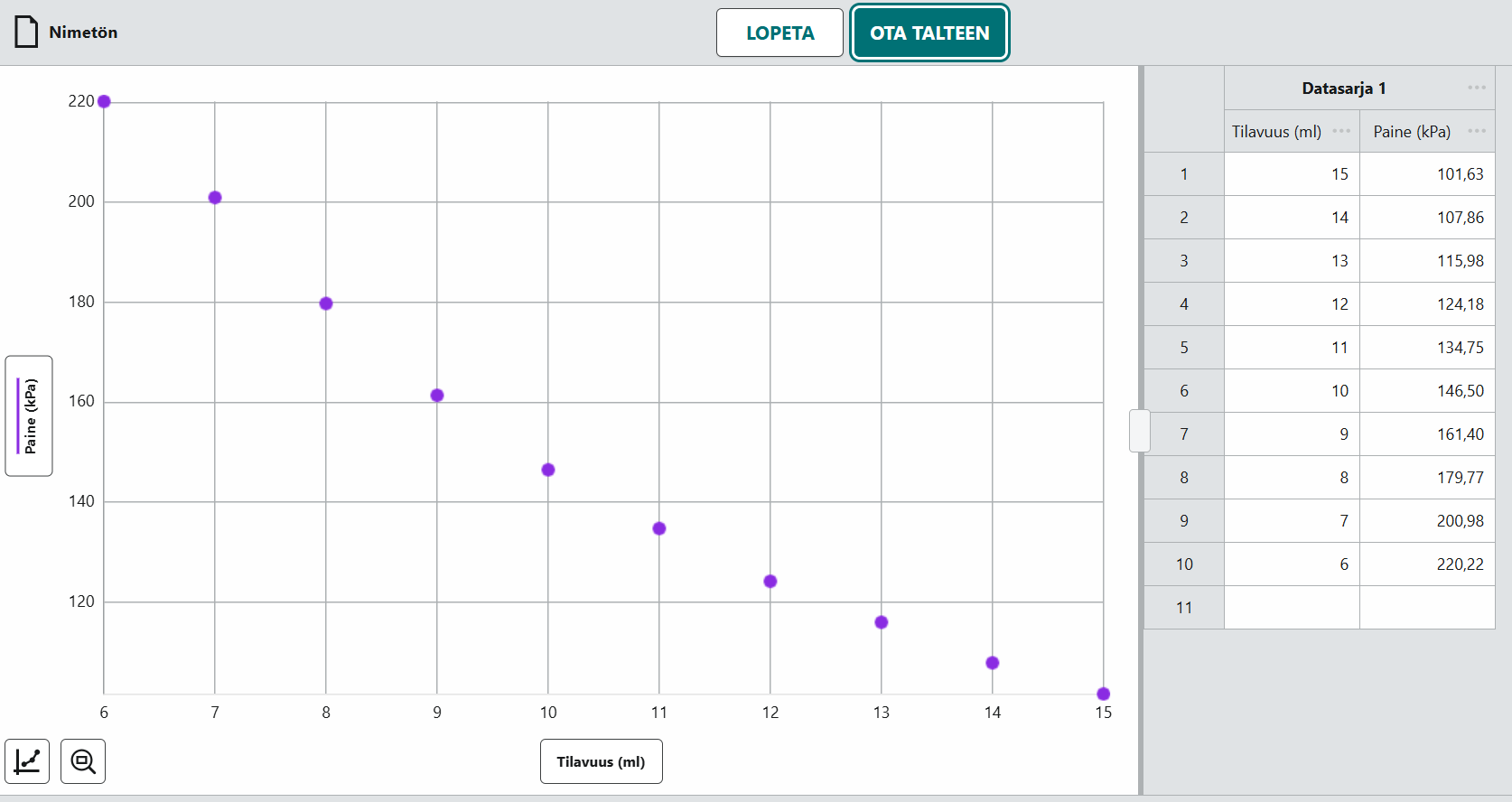

Mittaaminen, kun osa tuloksista syötetään käsin

1. Aloita mittaus

2. Ota anturin mittaama piste talteen

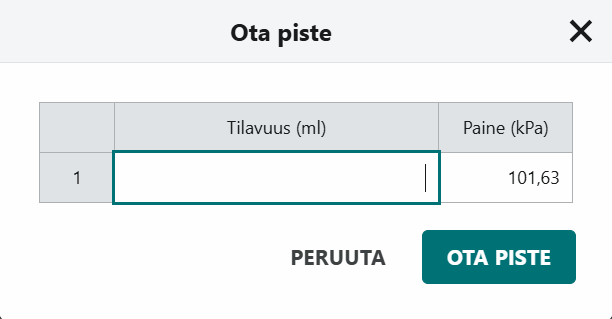

3. Kirjaa käsin toisen suureen arvo, paina lopuksi Ota piste

4. Kun mittaussarja on valmis, paina lopuksi Lopeta

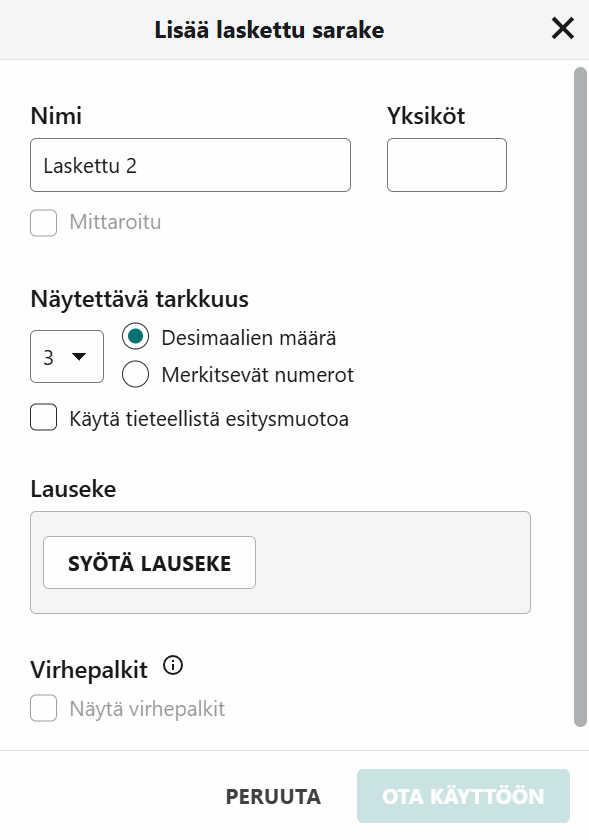

Laskettu sarake mittaustuloksia hyödyntämällä

1. Klikkaa sopivan sarakkeen kohdalla ...

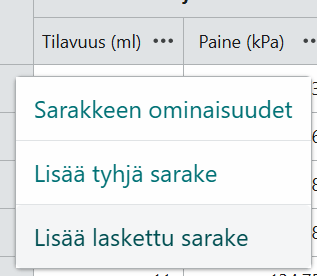

Klikkaa Lisää laskettu sarake

2. Syötä suureen nimi ja yksikkö

3. Klikkaa Syötä lauseke

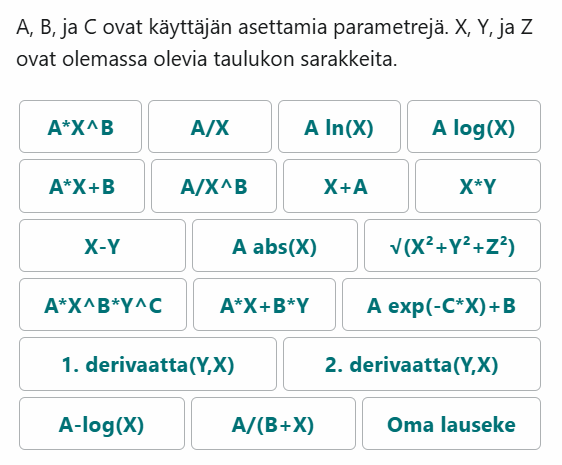

4. Valitse tapa, jolla uuden sarakkeen arvot lasketaan

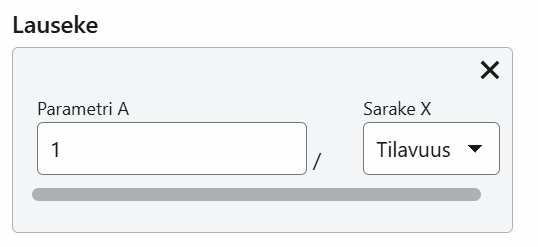

Esim. nyt lasketaan tilavuuden käänteisluku kaavalla 1/Tilavuus

5. Klikkaa lopuksi Ota käyttöön
